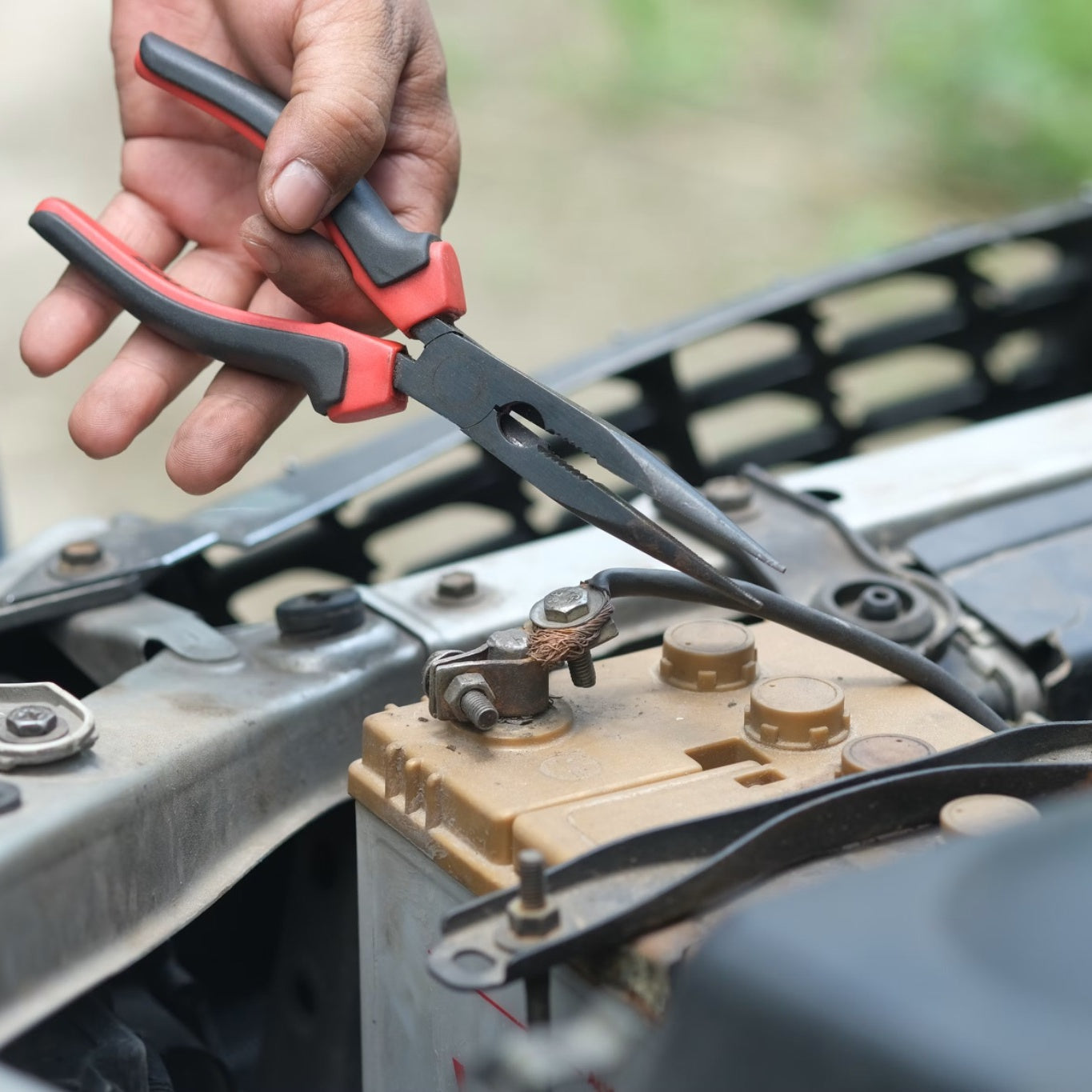

「バッテリーはまだ新しいのにスターターの回りが弱い」
「端子に白い粉が付いている」
「バッテリー端子を締め直したら調子が変わった」
このようなときに関係する可能性があるのが、
「接触抵抗」
です。
自動車では、バッテリーからスターターモーターや各種電装品へ大きな電流が流れます。
バッテリー自体が正常でも、
端子が緩んでいる。
接触面が腐食している。
ケーブル端子の状態が悪い。
接続部分に汚れがある。
といった状態になると、電気が流れる経路に余計な抵抗が生じることがあります。
わずかな抵抗でも、大きな電流が流れる場所では、
電圧降下。
発熱。
始動性の悪化。
電装品の不安定化。
などにつながる可能性があります。
今回は、バッテリー端子の接触抵抗とは何なのか、なぜ端子の状態が重要なのか、腐食や緩みをどのように考えればよいのかをわかりやすく解説します。
接触抵抗とは？
接触抵抗とは、
金属同士を接触させた部分で生じる電気抵抗
のことです。
例えば、
バッテリー端子。
ケーブルターミナル。
ボルトとナット。
アースポイント。
コネクター。
リレー接点。
など、電気を流すために部品同士を接続している部分には接触面があります。
理想的には、金属同士が完全に密着して抵抗なく電気が流れてほしいところです。
しかし実際の金属表面には、
微細な凹凸。
酸化膜。
汚れ。
腐食。
油分。
などがあります。
そのため見た目には広い面積で接触しているように見えても、電気的には限られた部分でしか接触していないことがあります。
この接続部分に生じる抵抗が接触抵抗です。
パナソニックでも、接触抵抗を接点同士の接触部分や端子などに存在する抵抗として説明し、電圧降下法によって測定しています。
バッテリー端子ではなぜ接触抵抗が重要？
自動車のバッテリー周辺では大きな電流が流れます。
特にスターターモーターは、エンジン始動時に非常に大きな電流を必要とします。
このような場所では、
ほんのわずかな抵抗
でも無視できない影響を与えることがあります。
例えば、
バッテリー。
ターミナル。
ケーブル。
スターター。
アースケーブル。
という電気経路の途中に余計な抵抗があれば、その部分で電圧が失われます。
すると、
バッテリーには十分な電圧がある。
しかしスターターまで十分な電圧が届かない。
という状態が起こる可能性があります。
電圧降下とは？
電気回路では、
抵抗がある場所へ電流が流れると電圧降下が発生します。
基本的な関係は、
電圧 ＝ 電流 × 抵抗
です。
つまり抵抗が同じでも、
流れる電流が大きくなるほど電圧降下も大きくなる
ということです。
仮に接続部分に、
0.01Ω
の抵抗があったとします。
ここへ100A流れれば、
100A × 0.01Ω ＝ 1V
の電圧降下になります。
12V系の自動車において1Vの低下は、小さいとは言えません。
しかも実際のスターターでは100Aを大きく超える電流が流れる場合もあります。
そのため、
数値としては非常に小さな接触抵抗でも、大電流回路では問題になる
のです。
接触抵抗は発熱の原因にもなる
抵抗がある場所へ電流が流れると、熱も発生します。
特に大電流が流れるバッテリー端子では、
端子の緩み。
接触面の腐食。
不十分な接触。
などによって抵抗が増えると、接続部分が発熱する可能性があります。
GSユアサも、
バッテリーターミナルが緩んでいると始動性が悪化するだけでなく、その部分が接触抵抗となって発熱することがあり危険
と案内しています。
つまり端子の締結状態は、
単に「外れなければいい」
というものではありません。
電気的に良好な接触を維持する必要があります。
バッテリー端子が緩むと何が起こる？
端子が十分に固定されていないと、
接触面積が小さくなる。
振動によって接触状態が変化する。
接点部分で微小な放電が起こる可能性がある。
酸化や腐食が進みやすくなる。
といった問題が起こることがあります。
その結果、
スターターの回りが弱い。
エンジン始動時にカチカチ音だけする。
電装品が一瞬消える。
ライトの明るさが不安定になる。
などの症状につながる場合があります。
ただし、これらの症状はバッテリー寿命やスターター故障、オルタネーター不良などでも起こります。
症状だけで端子を原因と断定することはできません。
白い粉は何？
バッテリー端子付近に、
白い粉。
青白い粉。
緑青のような付着物。
が見られることがあります。
これは端子やターミナル周辺で腐食が進んでいる可能性を示します。
Panasonicも、端子に白い粉が繰り返し発生したり、バッテリー端子やケーブル端子が腐食している場合には接触不良を起こす可能性があるとしています。
GSユアサも、端子やケーブルの腐食・サビを点検項目として挙げています。
少量の付着物だからといってすぐ重大故障というわけではありませんが、
繰り返し発生する。
腐食が広がっている。
端子が変形している。
ケーブルまで傷んでいる。
という場合は点検した方がよいでしょう。
腐食すると、なぜ電気が流れにくくなる？
金属表面に酸化物や腐食生成物ができると、
金属同士の良好な接触を妨げる
可能性があります。
つまり、
バッテリー端子の金属。
ケーブルターミナルの金属。
の間に、電気を流しにくい層が入ったような状態になります。
すると接触抵抗が増加し、同じ電流を流したときの電圧降下が大きくなります。
そのため端子の腐食は、
見た目の問題
だけではありません。
電気回路の性能にも関係します。
強く締めれば締めるほど良い？
いいえ。
端子は緩んでいてはいけませんが、
強く締めれば締めるほど良い
わけでもありません。
バッテリー端子は比較的柔らかい金属でできていることがあり、過度な力を加えると、
端子を変形させる。
ターミナルを破損する。
バッテリー側へ負担をかける。
といった可能性があります。
GSユアサも、極端に締めすぎると端子を破損する可能性があると注意しています。
Panasonicも、過度な締め付けによって端子部へ負担がかかり、腐食につながる場合があると案内しています。
基本は、
車両メーカーやバッテリーメーカーが指定する方法・締め付け条件を守る
ことです。
接触面積を広くすれば抵抗はゼロになる？
接触面積は重要ですが、それだけではありません。
電気的な接触状態には、
表面の材質。
表面の酸化。
粗さ。
圧力。
汚れ。
締結方法。
温度。
振動。
なども関係します。
見た目ではしっかり接触していても、金属表面に酸化膜などがあれば、理想的な状態とは限りません。
反対に、適切な端子形状と締結力で良好な金属接触が得られていれば、非常に低い抵抗にできます。
バッテリー端子を清掃すると意味がある？
腐食や汚れが存在している場合には、適切な清掃によって接触状態を改善できる可能性があります。
GSユアサでは、
腐食やサビがある場合にはサンドペーパーやワイヤーブラシで清掃し、防錆用グリースを薄く塗る
方法を紹介しています。
またバッテリー交換時にも、ケーブルターミナルに腐食がある場合は清掃しないと接触が悪くなる可能性があると説明しています。
ただし、清掃には注意が必要です。
バッテリー周辺では火花やショートによる危険があります。
作業方法が分からない場合は、自動車販売店や整備工場へ依頼する方が安全です。
なぜバッテリー端子周辺でショートが危険？
自動車用バッテリーは大きな電流を供給できます。
例えば工具で、
プラス端子。
車体金属。
を同時に触れてしまうと、非常に大きな短絡電流が流れる可能性があります。
その結果、
火花。
工具の発熱。
部品損傷。
火災。
バッテリーから発生するガスへの引火。
などにつながる危険があります。
GSユアサも、プラス・マイナス端子や金属工具による短絡が火災や引火の原因になる可能性を注意喚起しています。
そのため、
「少し端子を磨くだけ」
でも、電気系統の作業として扱う必要があります。
バッテリー端子を外す順番も重要
一般的な12V車では、バッテリーを取り外す場合、
まずマイナス端子。
その後プラス端子。
という順番が基本とされることがあります。
取り付けは逆です。
これは、車体全体がマイナス側の電気経路として使用されているためです。
先にマイナス側を外すことで、工具が車体へ触れた際の短絡リスクを減らせます。
ただし現代車では、
バッテリー電流センサー。
バックアップ電源。
ECU学習。
アイドリングストップ。
セキュリティ。
などが関係する場合があります。
車種ごとの取扱説明書や整備書を確認してください。
テスターで電圧を測れば端子の状態が分かる？
バッテリー単体の端子電圧を測るだけでは、
接触抵抗の状態まで完全には分かりません。
例えばエンジン停止中に、
12.6V
と正常な電圧が出ていても、
スターターを回した瞬間に接触部分で大きな電圧降下が起きる
可能性があります。
接触抵抗の影響は、
大きな電流が流れたとき
に現れやすいからです。
そのため整備では、
負荷をかけた状態で接続部分の両端電圧を測定する「電圧降下測定」
が利用されます。
接触抵抗の測定に電圧降下法が使われることは、パナソニックの技術資料でも示されています。
バッテリーが悪いのか端子が悪いのか
これは非常に重要です。
エンジン始動性が悪い場合、
バッテリーそのものの劣化。
端子の接触不良。
アースケーブル。
スターターモーター。
充電系。
など、複数の原因が考えられます。
例えばPanasonicでは、充電してもすぐ電圧が低下する場合、
バッテリーの内部劣化。
充電不足。
オルタネーターやレギュレーターなど車両側の充電装置。
などの可能性を挙げています。
したがって、
「スターターが弱いから端子を交換すれば直る」
とは限りません。
原因の切り分けが必要です。
新品バッテリーでも端子が悪ければ性能を発揮できない
新品のバッテリーへ交換しても、
ケーブルターミナルが腐食している。
固定が不十分。
アースケーブルに問題がある。
という状態であれば、電気経路としては良好とは言えません。
つまり、
バッテリー性能
と、
バッテリーから車両へ電気を送る接続状態
は別です。
バッテリー交換時には、
端子。
ケーブル。
固定状態。
周辺の腐食。
まで確認するとよいでしょう。
接触抵抗とアーシングはどう違う？
17番の記事では、
車のアーシング
について解説しました。
アーシングは主に、
バッテリーのマイナス側。
エンジン。
ボディ。
などの電気経路を考えるテーマです。
今回の接触抵抗は、
その電気経路にある「接続部分の品質」
に焦点を当てています。
例えば太いアースケーブルを取り付けても、
端子部分が腐食している。
ボルトが緩んでいる。
接触面が適切でない。
という状態なら、接続部分の抵抗が問題になる可能性があります。
つまり、
良いケーブルを使うこと
だけでなく、
良い接続を作ること
が重要です。
バッテリー端子の材質で変わる？
金属には、それぞれ異なる電気抵抗があります。
銅や銀などは高い導電性を持つ材料として知られています。
そのため電気配線や接点では、材質や表面処理も重要な設計要素になります。
ただし実際の端子性能は、
素材だけ
では決まりません。
接触圧。
表面処理。
腐食耐性。
機械的強度。
締結方法。
温度。
使用環境。
なども関係します。
したがって、
「○○という金属だから必ず効果がある」
と単純には判断できません。
メッキにはどのような意味がある？
電気接点では、
導電性。
耐食性。
接触安定性。
などを目的としてメッキが使用されることがあります。
例えば銀は高い導電性を持つため、電気接点などで使用される材料の一つです。
ただしメッキは、
厚さ。
下地。
表面状態。
使用荷重。
摩耗。
環境。
によって性能が変化します。
また締めたり緩めたりを繰り返すことで表面処理が傷む場合もあります。
そのためメッキされた端子やボルトについても、製品指定の使用方法を守ることが重要です。
ネクストサイエンスのバッテリーターミナル製品
ネクストサイエンスでは、電子環境に着目した製品の一つとして、
「バッテリーターミナルスクリューセット」
を展開しています。
公式ページでは、自動車用M6タイプについて無酸素銅を使用し、銀メッキを施した仕様としています。
一方で、この製品にも使用条件があります。
公式ページでは、
マイナスターミナルに使用すること。
プラスターミナルには使用しないこと。
指定の締め付け条件を守ること。
などが案内されています。
つまり、端子部品は、
材質だけ
で判断するものではありません。
取り付け場所や締結方法を含めて正しく使用する必要があります。
ネクストサイエンスが考える電子環境
ネクストサイエンスでは、
電子環境
を技術研究領域の一つとして位置づけています。
自動車の電気を見るときには、
電圧。
電流。
配線。
だけでなく、
接点。
接触抵抗。
素材。
帯電。
電位差。
など複数の要素があります。ネクストサイエンスのTechnologyページでも電子環境を独立した技術領域として扱っています。
バッテリー端子は小さな部品ですが、
車両へ電気を送り出す重要な接続部分
です。
だからこそ、
大きな部品だけを見るのではなく、
「電気がどこを通り、どこで接触しているのか」
を見ることも重要になります。
バッテリー端子で確認したい5つのポイント
バッテリー周辺を点検するときには、次の点を確認します。
1つ目は、
端子が緩んでいないか。
2つ目は、
白い粉や腐食がないか。
3つ目は、
ケーブルやターミナルが傷んでいないか。
4つ目は、
バッテリー本体が適切に固定されているか。
5つ目は、
始動時や負荷時に異常な電圧降下がないか。
です。
ただし、現代車ではバッテリー周辺にセンサーなどが装着されている場合があります。
自己判断で配線を追加・変更せず、取扱説明書を確認してください。
こんな症状があれば点検を
次のような症状がある場合は、バッテリー端子を含めた電源系統の点検を検討してください。
エンジン始動が不安定。
スターターが弱い。
バッテリーを交換しても症状が変わらない。
端子が異常に熱くなる。
端子に強い腐食がある。
電装品が断続的に消える。
焦げた臭いがする。
端子やケーブルが変色している。
特に、
異常発熱。
煙。
焦げた臭い。
火花。
などがある場合は、使用を続けず専門業者へ相談してください。
まとめ バッテリー性能だけでなく「接続部分」も重要
バッテリー端子の接触抵抗とは、
バッテリー端子とケーブルターミナルなど、金属同士の接続部分で生じる電気抵抗
のことです。
接触抵抗は非常に小さな数値であっても、
スターターモーターなど大きな電流が流れる場所では、
電圧降下。
発熱。
始動性の低下。
などにつながる可能性があります。
接触抵抗が増える主な原因には、
端子の緩み。
腐食。
酸化。
汚れ。
接触面の状態。
ケーブルや端子の劣化。
などがあります。
重要なのは、
「バッテリーが何Vあるか」
だけではありません。
その電気が、
端子。
ケーブル。
アース。
各電装品。
へどれだけ安定して流れているかを見ることです。
そしてメンテナンスでは、
強く締めれば良い。
磨けば良い。
高価な端子へ交換すれば良い。
と単純に考えるのではなく、
メーカー指定に従って正常な接続状態を保つこと
が基本です。
バッテリーは電気を蓄える部品ですが、
その電気を車へ送り出す最初の入口がバッテリー端子です。
小さな接点だからこそ、その状態が車両の電気環境を考えるうえで重要になります。
