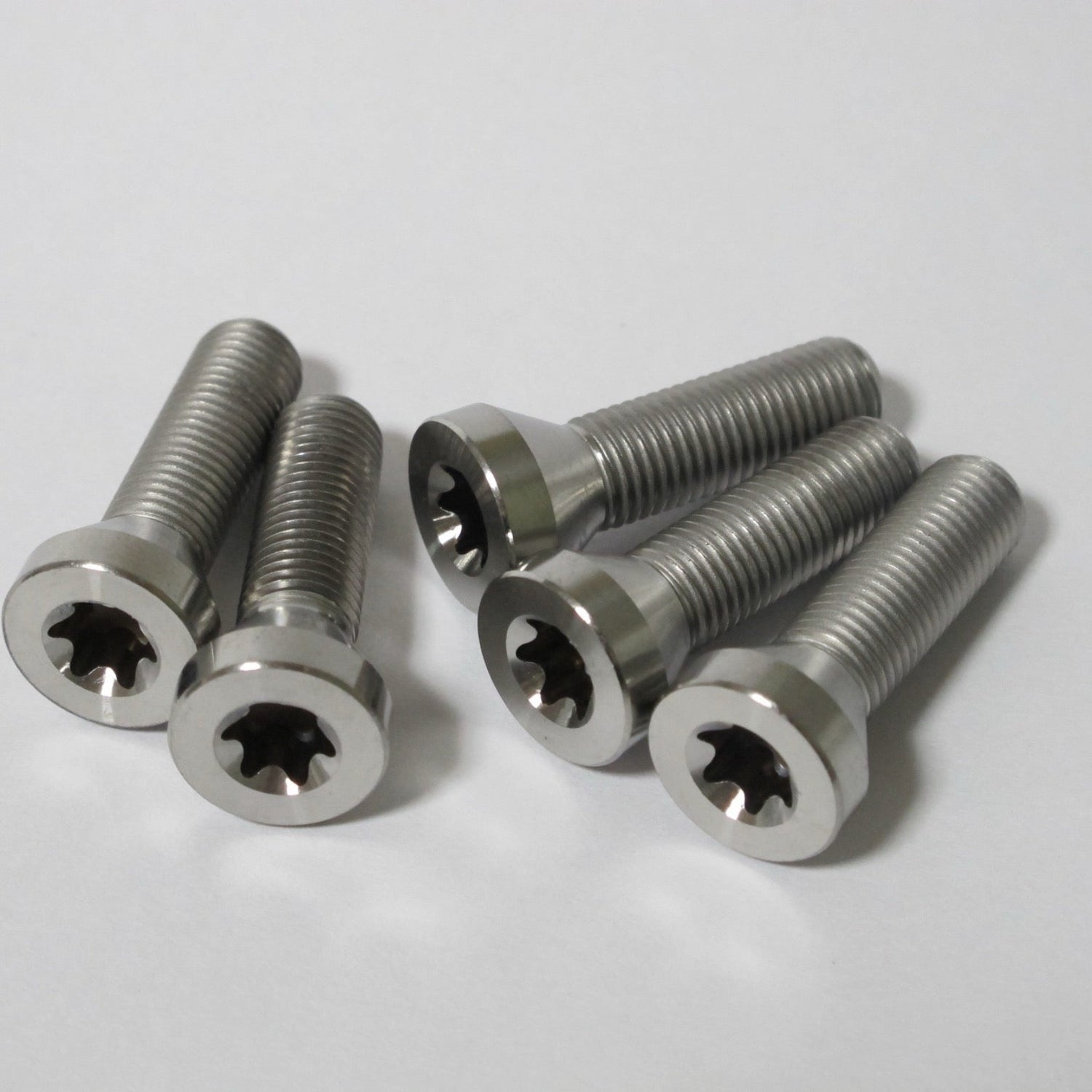

車やバイクのカスタムパーツを調べていると、
「チタンボルト」
を目にすることがあります。
チタンと聞くと、
軽い。
強い。
錆びにくい。
高級素材。
というイメージを持つ方も多いのではないでしょうか。
実際、チタンは鉄鋼と比較して大幅に軽く、耐食性や比強度に優れた金属です。
一方で、
「チタンなら鉄より必ず強い」
「ステンレスよりすべての面で優れている」
「純正ボルトをチタンへ交換すれば必ず性能が上がる」
という理解は正しくありません。
チタンにも複数の種類があり、
純チタン。
チタン合金。
鉄鋼。
ステンレス。
では強度や硬さ、弾性、摩擦特性などが異なります。
さらにボルトの場合は、
材質。
強度区分。
形状。
締め付けトルク。
表面処理。
使用場所。
相手側の材質。
まで考える必要があります。
今回は、チタンボルトのメリットとデメリットを、鉄・ステンレスとの違いからわかりやすく解説します。
チタンとはどのような金属？
チタンは元素記号Tiで表される金属です。
大きな特徴は、
軽量。
高い比強度。
優れた耐食性。
比較的低い熱伝導率。
鉄鋼より低いヤング率。
などです。
日本チタン協会によると、工業用純チタンの密度は約4.51g/cm³です。
一方、
鉄鋼は約7.85g/cm³。
SUS304ステンレスは約7.90g/cm³。
です。
つまり同じ体積で比較すると、チタンは鉄やステンレスのおよそ6割程度の重量になります。
これがチタンの「軽い」という特徴です。
チタンボルトはどれくらい軽い？
同じ形状、同じ大きさのボルトを作ったと仮定すると、密度の差がそのまま重量差の大きな要因になります。
例えば鉄製ボルトが100gだった場合、単純な密度比で考えると、同等形状のチタン製品はおよそ57〜60g程度になる計算です。
つまり、
約40％前後の軽量化
が期待できます。
もちろん実際には、
使用するチタン合金。
ボルト形状。
頭部形状。
中空加工。
表面処理。
などによって重量は変わります。
しかし、
「同じような体積なら鉄やステンレスよりかなり軽い」
というのがチタンの大きなメリットです。
チタンは鉄より強い？
ここは非常に誤解されやすいところです。
答えは、
「チタンの種類と比較する鉄鋼による」
です。
チタンには、
純チタン。
Ti-6Al-4Vなどのチタン合金。
さらにさまざまな高強度合金。
があります。
日本チタン協会の資料では、代表的な工業用純チタン2種の引張強さは340〜510MPaです。
一方、代表的なチタン合金Ti-6Al-4Vでは895MPa以上とされています。
比較対象となる鉄鋼も、
一般構造用鋼。
高張力鋼。
クロモリ鋼。
高強度ボルト用鋼。
などによって強度が大きく違います。
したがって、
「チタンだから鉄より強い」
と材質名だけで判断してはいけません。
チタンの本当の強みは「比強度」
チタンを理解するうえで重要なのが、
「比強度」
です。
比強度とは、
重量に対してどの程度の強度を持っているか
を見る考え方です。
チタンは鉄鋼より密度がかなり低い一方、チタン合金では高い強度を持たせることができます。
そのため、
軽いのに高い強度を持たせやすい
という特性があります。
日本チタン協会も、チタンの代表的な特徴として高い比強度を挙げています。
航空機やモータースポーツなど、重量を抑えながら強度を確保したい用途でチタン合金が使われる理由の一つです。
純チタンとチタン合金は違う
「チタンボルト」と書かれていても、すべて同じ材質ではありません。
大きく分けると、
純チタン系。
チタン合金系。
があります。
純チタンは優れた耐食性や加工性などを持っていますが、高強度チタン合金ほどの強度はありません。
一方、自動車・航空機・機械部品などで使われる代表的なチタン合金の一つが、
Ti-6Al-4V
です。
一般にGrade 5とも呼ばれます。
Ti-6Al-4Vは純チタンより高い強度を持ち、軽量・高強度が必要な部品で広く使用されています。
そのためチタンボルトを比較するときには、
「チタン製」
だけではなく、
どのグレードのチタンなのか
まで確認することが重要です。
チタンボルトのメリット1 軽量化
最も分かりやすいメリットは軽さです。
車やバイクではボルトが数多く使われています。
ボルト1本では数グラム、数十グラムの違いでも、複数交換すれば積み重なります。
特に、
モータースポーツ。
競技車両。
航空機。
自転車。
二輪車。
など、数十グラム単位の軽量化にも意味がある用途ではチタンが選ばれる理由になります。
ただし一般的な乗用車で数本のボルトを交換しただけで、
加速や燃費が大きく変わる
と考えるのは適切ではありません。
重量削減量を冷静に見る必要があります。
チタンボルトのメリット2 耐食性
チタンのもう一つの大きな特徴が耐食性です。
チタン表面には非常に安定した酸化皮膜が形成され、この皮膜が内部の金属を保護します。
日本チタン協会では、チタンが海水環境でも非常に高い耐食性を持つことを特徴として挙げています。
そのため、
水分。
雨。
塩分。
などにさらされる環境で、材質として大きなメリットを持つ場合があります。
ただし、
「チタンなら絶対に腐食問題が起きない」
という意味ではありません。
異種金属との組み合わせや使用環境まで考える必要があります。
チタンボルトのメリット3 高い比強度
チタン合金の強みは、
単純な強度ではなく、
重量あたりの強度
にあります。
例えば日本チタン協会の比較では、
Ti-6Al-4Vは密度約4.43g/cm³でありながら、規格上の引張強さは895MPa以上とされています。
このように、
重量を大幅に増やさず、高い機械的強度を確保できる
ことがチタン合金の特徴です。
そのため、
「軽くしたいが、必要な強度は確保したい」
という用途で有力な材料になります。
チタンボルトのメリット4 見た目と表面処理
チタンは意匠面でも特徴的な素材です。
研磨された金属色だけでなく、
陽極酸化。
DLC。
各種表面処理。
などによって特徴的な外観を作ることができます。
車やバイクでは、
エンジンルーム。
外装。
ナンバープレート周辺。
バイクの車体。
など、ボルト自体をデザインの一部として使用することもあります。
このためチタンボルトは、
機能部品
であると同時に、
ドレスアップパーツ
として選ばれることもあります。
ステンレスボルトとの違い
ステンレスも、
錆びにくい。
外観が良い。
比較的入手しやすい。
という理由で車やバイクに使われることがあります。
代表的なSUS304の密度は約7.90g/cm³で、鉄鋼とほぼ同程度です。
一方、純チタンは約4.51g/cm³です。
そのため重量面ではチタンが大きく有利です。
一方、
価格。
加工性。
入手性。
ボルトの規格や種類。
などではステンレスの方が選びやすい場合があります。
またステンレスにも多数の種類があり、強度や耐食性は同じではありません。
鉄・ステンレス・チタンを簡単に比較
代表的な材質を大まかに整理すると、
鉄鋼は、
比較的安価。
種類が多い。
高強度材も豊富。
自動車用ボルトとして広く使われる。
という特徴があります。
ステンレスは、
耐食性に優れる。
外観を維持しやすい。
一般的な鉄鋼より価格が高い。
鉄鋼と同様に比較的重い。
という特徴があります。
チタンは、
軽い。
耐食性に優れる。
チタン合金では高い比強度を持つ。
価格が高い。
加工が難しい。
締結時に注意が必要。
という特徴があります。
つまり、
チタンがすべての項目で最も優れている
わけではありません。
目的に合った材料を選ぶことが重要です。
チタンは剛性も高い？
ここでも注意が必要です。
「強度」と「剛性」は同じではありません。
強度は、
どの程度の荷重まで壊れたり永久変形したりせずに耐えられるか
という性質です。
一方、剛性は、
荷重をかけたときにどの程度変形しにくいか
に関係します。
日本チタン協会の資料によると、ヤング率は、
純チタン：約106GPa。
Ti-6Al-4V：約110GPa。
鉄鋼：約206GPa。
SUS304：約200GPa。
です。
つまりチタンは、鉄鋼のおよそ半分程度のヤング率です。
同じ形状・同じ荷重条件なら、チタンの方が弾性的に変形しやすい傾向があります。
したがって、
「チタンは強いから、鉄より硬くて曲がらない」
という理解は正しくありません。
ボルトでは剛性の違いも重要
ボルトは単に部品同士をつないでいるだけではありません。
適切な軸力を発生させ、部品同士を締結しています。
そのため、
ボルトの強度。
弾性。
伸び。
締め付けトルク。
摩擦係数。
座面。
ねじ部。
などが締結状態に関係します。
純正の高強度スチールボルトを、
「チタンの方が高級そうだから」
という理由だけで同じ寸法のチタンボルトへ交換するのは適切ではありません。
材料特性と必要な締結性能を確認する必要があります。
チタンボルトには「かじり」の注意がある
チタンボルトを使用するときに特に知っておきたいのが、
かじり。
焼き付き。
です。
ボルトを締め付けると、
雄ねじと雌ねじが高い圧力で接触しながら滑ります。
このとき摩擦によって金属表面が損傷し、条件によっては金属同士が固着することがあります。
Nord-Lockでは、ステンレスやチタンは鋼製部品と比べて、かじり・焼き付きが起こりやすい材質として説明しています。
日本チタン協会でも、チタンボルト・ナット間の焼き付き事例を取り上げています。
なぜチタンはかじりやすい？
チタンは、ねじ面が高い荷重で擦れ合う条件では摩擦や凝着による問題が起こる場合があります。
チタン合金の摩擦・摩耗特性についても、金属同士の摺動条件ではかじりが重要な課題になることが知られています。
そのため実際のチタンボルトでは、
表面処理。
適切な潤滑。
異なる材質との組み合わせ。
ねじ加工方法。
締め付け方法。
などによって対策する場合があります。
ただし、潤滑剤を使用すると締め付け時の摩擦係数が変わるため、
指定されていない潤滑剤を自己判断で塗ればよい
という意味ではありません。
締め付けトルクは鉄ボルトと同じでいい？
必ずしも同じではありません。
締め付けトルクと実際に発生するボルト軸力の関係には、
ねじ部の摩擦。
座面の摩擦。
材質。
表面処理。
潤滑状態。
などが関係します。
同じトルクで締めても、摩擦係数が違えば発生する軸力は変わります。
そのため、
純正鉄ボルトが100N・mだから、同サイズのチタンボルトも100N・m
という単純な置き換えは避けるべきです。
チタンボルトメーカーや車両メーカーが締め付け条件を指定している場合には、その数値に従います。
潤滑すると締めすぎになることもある
ボルトに潤滑剤を使用すると摩擦が低下します。
すると同じ締め付けトルクでも、より大きな軸力が発生する可能性があります。
そのため、
かじり防止だから大量に潤滑剤を塗る
という方法にも注意が必要です。
締結部品では、
乾燥状態。
潤滑状態。
表面処理。
の違いによって適切な締め付け条件が変わります。
製品メーカーが指定する方法を守ることが重要です。
チタンボルトは熱に強い？
チタンは高い融点を持っています。
工業用純チタンの融点は約1,668℃です。
しかし、
融点が高い＝高温部なら何にでも使える
という意味ではありません。
実際のボルト用途では、
高温での強度。
クリープ。
酸化。
熱膨張。
相手材。
締結力の変化。
なども考える必要があります。
特に排気系など非常に高温になる場所では、用途に適した材質・グレードであることを確認する必要があります。
熱伝導率は鉄より低い
チタンは鉄鋼と比較して熱伝導率が低い金属です。
日本チタン協会の代表値では、
純チタン：約17W/m・K。
Ti-6Al-4V：約7.5W/m・K。
鉄鋼：約63W/m・K。
となっています。
つまり、チタンは熱を伝えにくい方向の特性を持ちます。
これは用途によってメリットにもデメリットにもなります。
「熱を伝えたくない場所」では有利になる可能性がありますが、
締結部分で発生した摩擦熱を逃がしにくい
という面もあります。
かじりへの注意とも関係する特徴です。
異種金属との組み合わせにも注意
車では、
アルミ。
鉄。
ステンレス。
マグネシウム。
チタン。
など複数の金属が組み合わされています。
異なる種類の金属が接触し、そこに水分や塩分などの電解質が存在すると、
異種金属接触腐食
を考慮する必要がある場合があります。
特にチタンは耐食性に優れる一方、
「チタンボルト自体が錆びないから、周辺材料も問題ない」
とは限りません。
アルミ部品などへ使用する場合には、
相手材。
表面処理。
絶縁。
使用環境。
などまで含めて判断する必要があります。
ホイールボルトをチタンへ交換しても大丈夫？
ホイール周辺は、
高い締結力。
繰り返し荷重。
熱。
振動。
衝撃。
が加わる重要保安部位です。
そのため、
サイズが同じだから。
軽くなるから。
見た目が良いから。
という理由だけで純正ボルトやナットを変更することはおすすめできません。
必要なのは、
ボルトの材質。
強度。
形状。
座面形状。
ねじピッチ。
締め付け条件。
ホイールとの適合。
車両メーカーの指定。
です。
ブレーキ、サスペンション、シートベルト固定部なども同様です。
安全に関係する場所では、適合が確認された部品を使用することが重要です。
「軽いから回転部分に使えば大きく変わる？」
ホイール周辺など回転する部分では、
軽量化＝回転慣性低減
という考え方があります。
これは物理的には正しい方向性です。
しかしボルト数本の重量差が、車両全体の走行性能へどの程度影響するかは別の問題です。
ホイール。
タイヤ。
ブレーキローター。
などと比較すると、ボルトの重量変化は小さい場合があります。
したがって、
「チタンボルトへ交換すれば明確に加速性能が向上する」
と一律に説明することはできません。
どれだけ重量が減るのかを実際に計算することが重要です。
チタンボルトはどんな用途に向いている？
チタンボルトの特徴が生きやすいのは、
重量削減を重視する場所。
腐食環境。
外観を重視する場所。
チタンの比強度が必要な設計。
専用に強度・締結条件が設計されている場所。
などです。
一方、
価格を抑えたい。
一般的な整備性を重視する。
非常に多くの規格から選びたい。
純正設計が高強度鋼ボルトを前提としている。
という場合には、鉄鋼製ボルトの方が合理的なこともあります。
チタンボルトのデメリット
チタンボルトには多くのメリットがありますが、デメリットもあります。
代表的なのは、
価格が高い。
加工が難しい。
材質・グレードによって強度差が大きい。
鉄鋼よりヤング率が低い。
かじり・焼き付きに注意が必要。
締め付け条件に注意が必要。
相手材との組み合わせを考える必要がある。
という点です。
つまり、
「純正ボルトを全部チタンにすれば高性能になる」
というものではありません。
安いチタンボルトでも同じ？
チタン製品を選ぶ場合には、
価格だけでなく、
材質証明。
使用しているチタンのグレード。
製造方法。
ねじ加工。
表面処理。
寸法精度。
強度。
メーカーの締め付け指定。
などを確認した方が安心です。
「チタン」という素材名だけでは、ボルトとしての品質を判断できません。
特に高い荷重がかかる場所では、詳細な仕様が確認できない製品を使用することは避けるべきです。
ネクストサイエンスが考えるチタンと機能性素材
ネクストサイエンスでは、
素材単体の性能だけではなく、
複数の素材を組み合わせたときに何が起こるのか
という視点から機能性素材を研究しています。
Technologyページでも、
形状。
加工方法。
素材の組み合わせ。
取り付ける場所。
まで含めて、初めて「機能する部品」になるという考え方を示しています。
そしてチタンボルトや機能性部品も、その素材研究の延長線上に位置づけています。
これは一般的なボルト選びでも重要な考え方です。
単純に、
チタンだから良い。
鉄だから悪い。
というものではありません。
必要なのは、
どこへ。
何のために。
どの材質を。
どのような方法で使うのか
という組み合わせです。
チタンボルトを選ぶときの5つの確認ポイント
チタンボルトを使用するときには、少なくとも次のポイントを確認します。
まず、
純チタンなのか、チタン合金なのか。
次に、
必要な強度を満たしているか。
そして、
ねじサイズと座面形状が適合しているか。
指定された締め付け方法・トルクがあるか。
最後に、
使用場所がチタンボルトへ変更して問題ない場所なのか。
です。
さらに相手材や腐食環境、かじり対策なども確認します。
まとめ チタンボルトのメリットは「軽さ・比強度・耐食性」
チタンボルトの代表的なメリットは、
軽量。
高い比強度。
優れた耐食性。
です。
チタンの密度は約4.5g/cm³で、鉄やステンレスのおよそ6割程度です。
そのため同等形状なら、大幅な軽量化が可能です。
またTi-6Al-4Vなどのチタン合金では、高い強度と軽さを組み合わせることができます。
しかし、
チタン＝必ず鉄より強い。
チタン＝何にでも使える。
チタン＝純正ボルトより高性能。
という意味ではありません。
チタンは鉄鋼よりヤング率が低く、ねじ締結ではかじり・焼き付きにも注意が必要です。
さらに、
グレード。
表面処理。
相手材。
締め付けトルク。
使用場所。
まで考える必要があります。
チタンボルトの価値は、
単に高価な金属を使うこと
ではありません。
軽さ、強度、耐食性という素材の特徴を、
適切な場所で活かすこと
にあります。
ボルトは小さな部品ですが、車や機械では重要な締結部品です。
素材名だけで選ぶのではなく、
「その場所に必要な性能は何か」
を確認して選ぶことが最も重要です。
